上級=sip+源設備

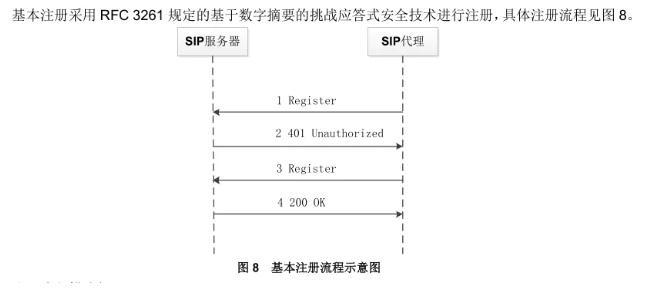

1.注冊

1.sip代理或下級向sip服務器發送REGISTER請求+sip編號+IP+端口
2.sip服務器回復401+unauthorized
3.sip代理或下級向sip服務器發送REGISTER請求+sip編號+IP+端口
4.sip服務器回復200

2.獲取設備

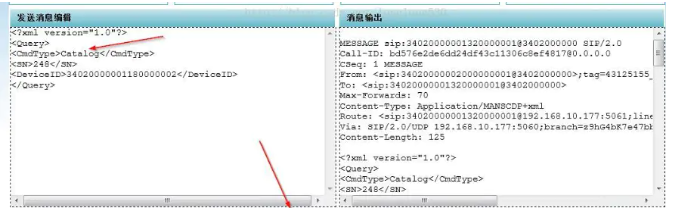

1.以message的方法發送一段xml文本，主要通過Catalog命令和DeviceID發送，獲取設備,
2.設備收到后，馬上回復200
3.還會回復設備相關信息給服務器
4.服務器收到后回復200，給設備

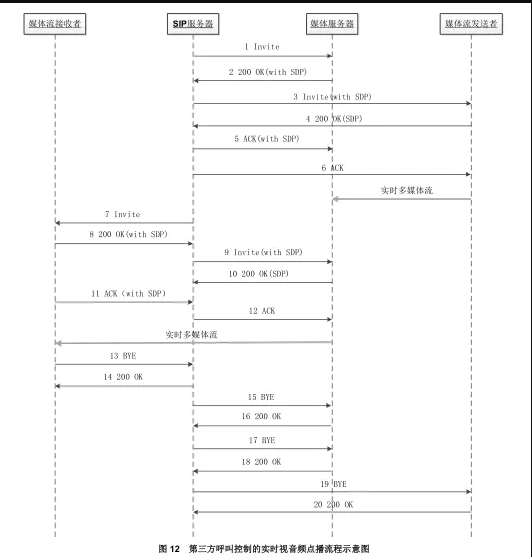

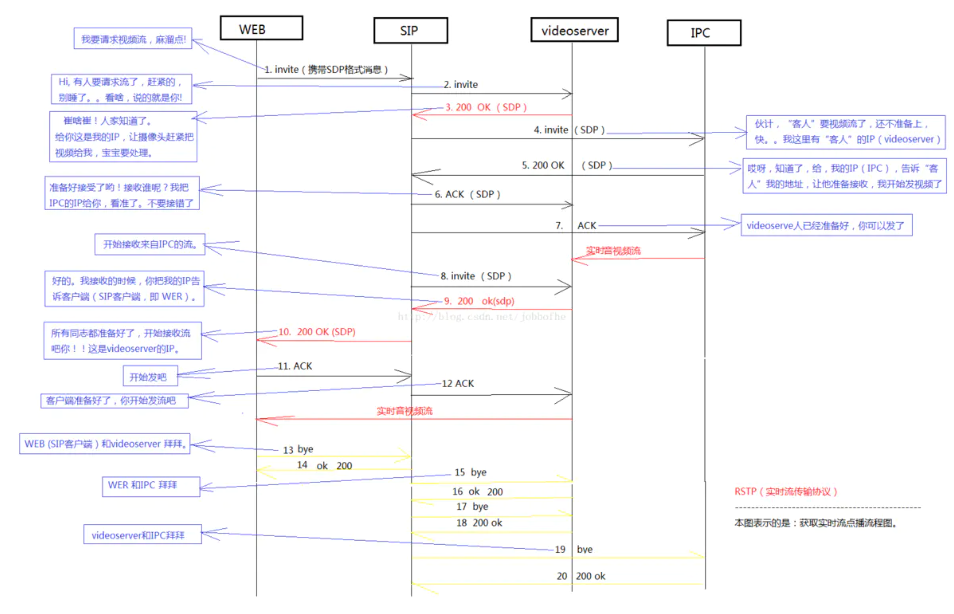

3.碼流請求

流程描述如下：

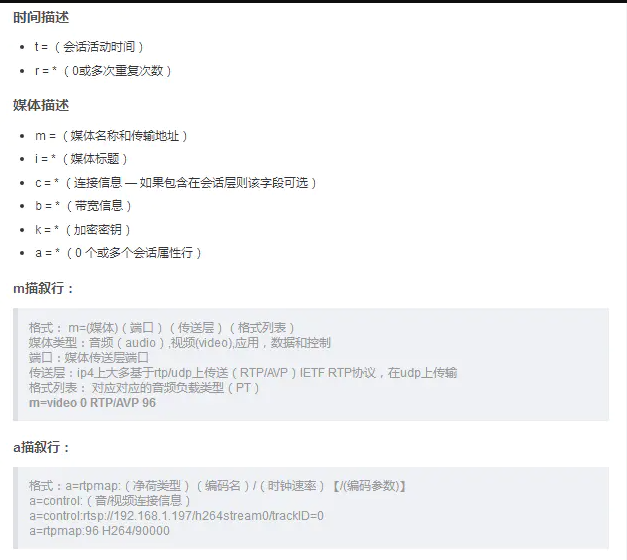

a) 1：媒體流接收者向 SIP 服務器發送 Invite 消息，消息頭域中攜帶 Subject 字段，表明點播的視頻源 ID、分辨率、媒體流接收者 ID、接收端媒體流序列號等參數，SDP 消息體中 s 字段為“Play”代表實時點播；

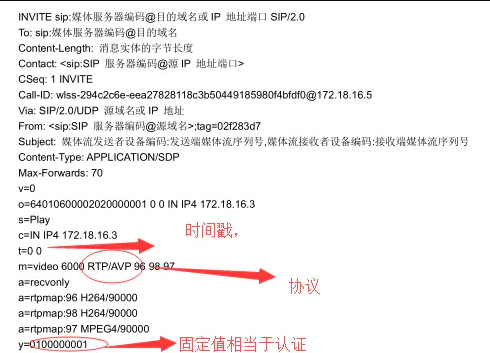

b) 2：SIP 服務器收到 Invite 請求后，通過三方呼叫控制建立媒體服務器和媒體流發送者之間的媒體連接。向媒體服務器發送 Invite 消息，此消息不攜帶 SDP 消息體；
c) 3：媒體服務器收到 SIP 服務器的 Invite 請求后，回復 200 OK 響應，攜帶 SDP 消息體，消息體中描述了媒體服務器接收媒體流的 IP、端口、媒體格式等內容；
d) 4：SIP 服務器收到媒體服務器返回的 200 OK 響應后，向媒體流發送者發送 Invite 請求，請求中攜帶消息 3 中媒體服務器回復的 200 OK 響應消息體，并且修改 s 字段為“Play”代表實時點播，增加 y 字段描述 SSRC 值，f 字段描述媒體參數；
e) 5：媒體流發送者收到 SIP 服務器的 Invite 請求后，回復 200 OK 響應，攜帶 SDP 消息體，消息體中描述了媒體流發送者發送媒體流的 IP、端口、媒體格式、SSRC 字段等內容；
f) 6：SIP 服務器收到媒體流發送者返回的 200 OK 響應后，向媒體服務器發送ACK 請求，請求中攜帶消息 5 中媒體流發送者回復的 200 OK 響應消息體，完成與媒體服務器的 Invite 會話建立過程；
g) 7：SIP 服務器收到媒體流發送者返回的 200 OK 響應后，向媒體流發送者發送 ACK 請求，請求中不攜帶消息體，完成與媒體流發送者的 Invite 會話建立過程；
h) 8：完成三方呼叫控制后，SIP 服務器通過 B2BUA 代理方式建立媒體流接收者和媒體服務器之間的媒體連接。在消息 1 中增加 SSRC 值，轉發給媒體服務器；
i) 9：媒體服務器收到 Invite 請求，回復 200 OK 響應，攜帶 SDP 消息體，消息體中描述了媒體服務器發送媒體流的 IP、端口、媒體格式、SSRC 值等內容；
j) 10：SIP 服務器將消息 9 轉發給媒體流接收者；
k) 11：媒體流接收者收到 200 OK 響應后，回復 ACK 消息，完成與 SIP 服務器的 Invite 會話建立過程；
l) 12：SIP 服務器將消息 11 轉發給媒體服務器，完成與媒體服務器的 Invite 會話建立過程；
m) 13：媒體流接收者向 SIP 服務器發送 BYE 消息，斷開消息 1、10、11 建立的同媒體流接收者的 Invite 會話；
n) 14：SIP 服務器收到 BYE 消息后回復 200 OK 響應，會話斷開；
o) 15：SIP 服務器收到 BYE 消息后向媒體服務器發送 BYE 消息，斷開消息 8、9、12 建立的同媒體服務器的 Invite 會話；
p) 16：媒體服務器收到 BYE 消息后回復 200 OK 響應，會話斷開；
q) 17：SIP 服務器向媒體服務器發送 BYE 消息，斷開消息 2、3、6 建立的同媒體服務器的 Invite會話；
r) 18：媒體服務器收到 BYE 消息后回復 200 OK 響應，會話斷開；
s) 19：SIP 服務器向媒體流發送者發送 BYE 消息，斷開消息 4、5、7 建立的同媒體流發送者的Invite 會話；
t) 20：媒體流發送者收到 BYE 消息后回復 200 OK 響應，會話斷開。

4.查錄像

message(recordinfo+deviceID+time)->200
設備端xml類型碼流發給服務器，發完后以bye結束，服務器回復200

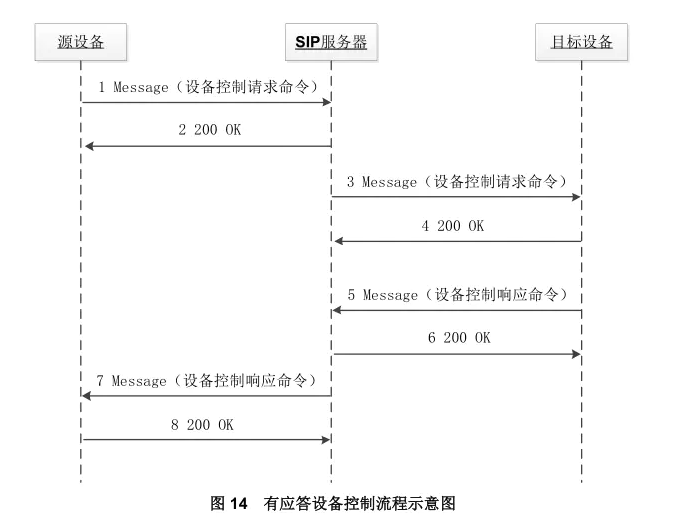

5.設備控制

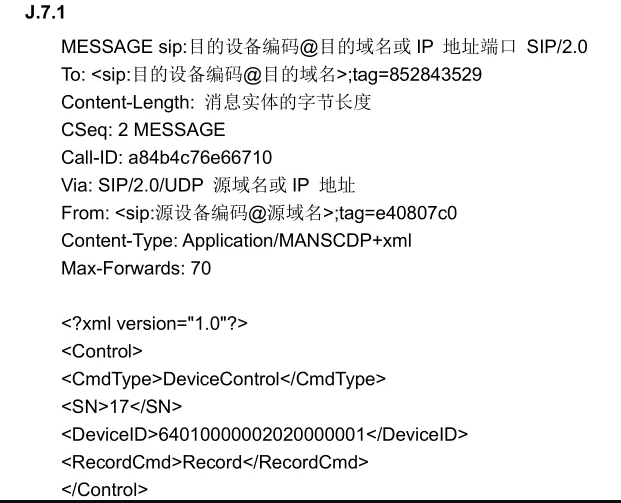

a) 1：源設備向 SIP 服務器發送設備控制命令，設備控制命令采用 MESSAGE 方法攜帶；
b) 2：SIP 服務器收到命令后返回 200 OK；
c) 3：SIP 服務器向目標設備轉發設備控制命令，設備控制命令采用 MESSAGE 方法攜帶；
d) 4：目標設備收到命令后返回 200 OK；
e) 5：目標設備向 SIP 服務器發送設備控制響應命令，設備控制響應命令采用 MESSAGE 方法攜帶；
f) 6：SIP 服務器收到命令后返回 200 OK；
g) 7：SIP 服務器向源設備轉發設備控制響應命令，設備控制響應命令采用 MESSAGE 方法攜帶；
h) 8：目標設備收到命令后返回 200 OK
